ABS塑料

ABS树脂（丙烯腈-苯乙烯-丁二烯共聚物，ABS是Acrylonitrile Butadiene Styrene的首字母缩写）是一种强度高、韧性好、易于加工成型的热塑型高分子材料。因为其强度高、耐腐蚀、耐高温，所以常被用于制造仪器的塑料外壳，熔点温度为180℃--240℃。

一般性能

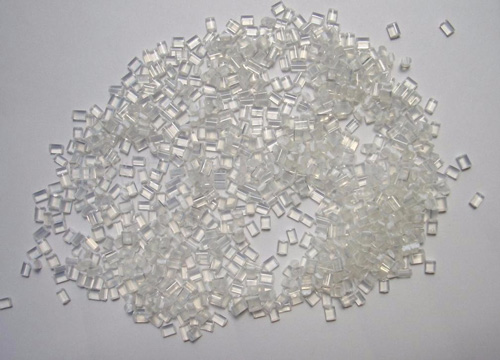

ABS外观为不透明呈象牙色粒料，其制品可着成五颜六色，并具有高光泽度。ABS相对密度为1.05左右，吸水率低。ABS同其他材料的结合性好，易于表面印刷、涂层和镀层处理。ABS的氧指数为18～20，属易燃聚合物，火焰呈黄色，有黑烟，并发出特殊的臭味。

力学性能

ABS有优良的力学性能，其冲击强度极好，可以在极低的温度下使用；ABS的耐磨性优良，尺寸稳定性好，又具有耐油性，可用于中等载荷和转速下的轴承。ABS的耐蠕变性比PSF及PC大，但比PA及POM小。ABS的弯曲强度和压缩强度属塑料中较差的。ABS的力学性能受温度的影响较大。

热学性能

ABS的热变形温度为93~118℃，制品经退火处理后还可提高10℃左右。ABS在-40℃时仍能表现出一定的韧性，可在-40~100℃的温度范围内使用。

电学性能

ABS的电绝缘性较好，并且几乎不受温度、湿度和频率的影响，可在大多数环境下使用。

环境性能

ABS不受水、无机盐、碱及多种酸的影响，但可溶于酮类、醛类及氯代烃中，受冰乙酸、植物油等侵蚀会产生应力开裂。ABS的耐候性差，在紫外光的作用下易产生降解；于户外半年后，冲击强度下降一半。

ABS塑料的加工性能

ABS同PS一样是一种加工性能优良的热塑性塑料，可用通用的加工方法加工。

ABS的熔体流动性比PVC和PC好，但比PE、PA及PS差，与POM和HIPS类似；ABS的流动特性属非牛顿流体；其熔体粘度与加工温度和剪切速率都有关系，但对剪切速率更为敏感。

ABS的热稳定性好，不易出现降解现象。ABS的吸水率较高，加工前应进行干燥处理。一般制品的干燥条件为温度80~85℃，时间2~4h；对特殊要求的制品(如电镀)的干燥条件为温度70~80℃，时间18~18h。ABS制品在加工中易产生内应力，内应力的大小可通过浸入冰乙酸中检验；如应力太大和制品对应力开裂绝对禁止，应进行退火处理，具体条件为放于70~80℃的热风循环干燥箱内2~4h，再冷却至室温即可。

辅助原料

辅助原料有乳化剂、分子量调节剂、引发剂、分散剂、终止剂、抗氧剂及凝聚剂等。

ABS的分类

ABS根据冲击强度可分为：超高抗冲型、高抗冲击型、中抗冲型等品种；

ABS根据成型加工工艺的差异，又可分为：注射、挤出、压延、真空、吹塑等品种；

ABS依据用途和性能的特点，还可分为：通用级、耐热级、电镀级、阻燃级、透明级、抗静电、挤出板材级、管材级等品种。

ABS用途

ABS树脂的最大应用领域是汽车、电子电器和建材。汽车领域的使用包括汽车仪表板、车身外板、内装饰板、方向盘、隔音板、门锁、保险杠、通风管等很多部件。在电器方面则广泛应用于电冰箱、电视机、洗衣机、空调器、计算机、复印机等电子电器中。建材方面，ABS管材、ABS卫生洁具、ABS装饰板广泛应用于建材工业。此外ABS还广泛的应用于包装、家具、体育和娱乐用品、机械和仪表工业中。

ABS塑料的主体是丙烯腈、丁二烯和苯乙烯的共混物或三元共聚物，是一种坚韧而有刚性的热塑性塑料。苯乙烯使ABS有良好的模塑性、光泽和刚性；丙烯腈使ABS有良好的耐热、耐化学腐蚀性和表面硬度；丁二烯使ABS有良好的抗冲击强度和低温回弹性。三种组分的比例不同，其性能也随之变化。

1、性能特点

ABS在一定温度范围内具有良好的抗冲击强度和表面硬度，有较好的尺寸稳定性、一定的耐化学药品性和良好的电气绝缘性。它不透明，一般呈浅象牙色，能通过着色而制成具有高度光泽的其它任何色泽制品，电镀级的外表可进行电镀、真空镀膜等装饰。通用级ABS不透水、燃烧缓慢，燃烧时软化，火焰呈黄色、有黑烟，最后烧焦、有特殊气味，但无熔融滴落，可用注射、挤塑和真空等成型方法进行加工。

2、级别与用途

ABS按用途不同可分为通用级(包括各种抗冲级)、阻燃级、耐热级、电镀级、透明级、结构发泡级和改性ABS等。通用级用于制造齿轮、轴承、把手、机器外壳和部件、各种仪表、计算机、收录机、电视机、电话等外壳和玩具等；阻燃级用于制造电子部件，如计算机终端、机器外壳和各种家用电器产品；结构发泡级用于制造电子装置的罩壳等；耐热级用于制造动力装置中自动化仪表和电动机外壳等；电镀级用于制造汽车部件、各种旋钮、铭牌、装饰品和日用品；透明级用于制造度盘、冰箱内食品盘等。

 ABS塑料的性能和表面状态

ABS塑料是由丙烯腈、丁二烯、苯乙烯所组成的三元共聚物。它具有苯乙烯热塑性塑料的机械加工性、丁二烯的橡胶韧性、丙烯腈的耐化学腐蚀性。三者的含量配比可根据产品需要进行调整。塑料压制成型后表面状态对外观质量有很大的影响。要求成型后的表面平整光滑，均匀一致，不应有划伤、飞边、毛刺、凹坑、斑点、气泡和明显的熔接线。

ABS塑料表面预处理

为了提高涂料在塑料表面的附着力和改善塑料外观，涂装前必须对塑料表面进行预处理。

（1 ）退火

塑料成型时易形成内应力，涂装后应力集中处易开裂。可采用退火处理或整面处理，消除应力。退火处理是把ABS塑料成型件加热到热变形温度以下，即60℃，保温2h。为了减少设备投资，可采用整面处理来改善表面状况。整面处理配方及工艺如表1所列。

　（2） 除油

ABS塑料件表面常沾有油污、手汗和脱模剂，它会使涂料附着力变差，涂层产生龟裂、起泡和脱落。涂装前应进行除油处理。对ABS塑料件通常用汽油或酒精清洗，然后进行化学除油。工艺配方如表2所列。

化学除油后应彻底清洗工件表面残留碱液，并用纯水最后清洗干净，晾干或烘干。

　（3） 除电和除尘

塑料制品是绝缘体，表面电阻一般在1013Ω左右，易产生静电。带电后容易吸附空气中的细小灰尘而附着于表面。因静电吸附的灰尘用一般吹气法除去十分困难，采用高压离子化空气流同时除电除尘的效果较好。
